印刷机械CE认证EN1010-1的基本要求


   　本文着重对EN1010-1 印刷及纸张加工设备CE认证基本安全要求做阐述

　　1. 新旧EN1010-1标准区别：

　　EN1010-1的最新标准为EN 1010-1:2004+A1:2010，较之前的EN1010-1：2004主要区别在于把一些纸张加工机械设备的标准划分更详细，一些具体的产品已经划归到EN1034系列标准中一些产品已经有了具体的标准。例如EN1034-16:2012，当然标准中对EN12100：2010替换旧标准也对应的做了替换和修改。

　　协调标准目录中一些不再适用的标准也已经删除

　　专门增加了控制系统的EN13849-1标准的细节要求，详见EN1010-1的5.2.6

　　2. 安全风险及要求(序号为标准中章节号)

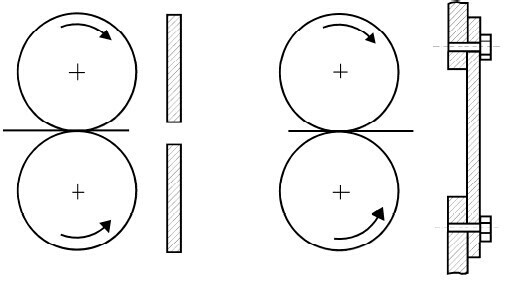

　　5.2.1辊子间缝隙的防护，依据EN 349:1993+A1:2008的防护方法，可采用如下两种：1，前端给物料留有孔隙送料的防护---opening开口。2，前端完全封闭的防护(互锁或者栅栏bar)

　　



　　5.2.1.54带有脚轮运动的设备，底部应该有专门的防护罩，防护离地面距离不能超过15mm

　　5.2.1.5手轮应不能自动转动，并且有弹簧等装置锁定，要求手轮手柄可折叠

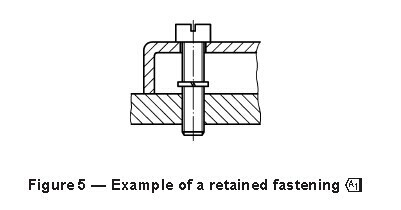

　　5.2.2经常打开的门或防护罩应该设置成互锁防护。当使用固定防护装置时，进行维护，调整的时候，这时候紧固件应保持附着在机械防护罩上(防止紧固件地阿罗丢失)。如图



　　生产过程中需要通过防护罩部位观察的情况下，防护罩可以做成网状(涂色哑光黑)或者是透明硬质塑料。

　　5.2.3进入危险区域的防护可采用：1. 防护栅栏 2. ESPDS(光栅保护装置)

　　5.2.4潜在爆炸环境使用的设备，本文不做赘述

　　5.2.5点动按钮应该是在视野开阔区域并且远离危险

　　电气部分要符合EN60204-1

　　5.2.6 控制系统：

　　不能造成次生危险;硬件的失效不能造成危险

　　液压/启动控制系统的安全部件至少满足PL "c"in accordance with EN ISO 13849-1:2008.也就是要做PL计算，上海曼励为您提供PL计算方面的专业技术服务。

　　如果有造成不可逆的对头部或躯干的伤害危险的相关部件至少满足PL d

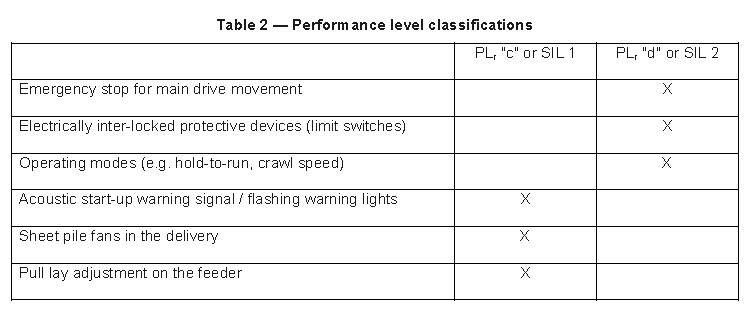

　　电气控制系统安全部件满足PL r的要求见表格：

　　



　　急停回路，互锁回路的安全部件要符合EN ISO 13849-1:2008 or EN 62061:2005.

　　5.2.7 指示灯等要符合EN61310-1：20089(关于指示灯的颜色及设置位置要求.)垂直方向的范围在水平线以下55度到水平线以上25度之间。水平方向在-50度到50度之间

　　当设备较长或较高时，应配备声控警示灯

　　应配置至少一个启动和停止按钮。急停按钮的配置要符合EN13850：2007

　　5.2.8 当设备需要双手控制时，双手控制装置的设置要求符合EN574要求，具体细节要求可参看EN574标准的附录示例
